Rezistor SMD 10M 1206 5%

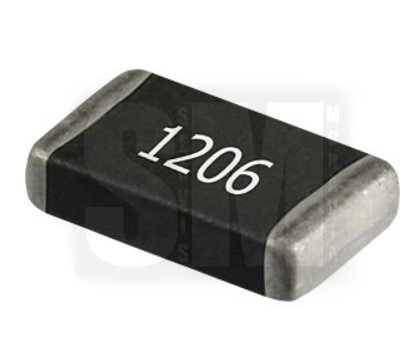

Rezistor v pouzdře SMD 1206 je jednou z nejpoužívanějších pasivních součástek pro povrchovou montáž (SMT) na plošné spoje. Označení „1206“ definuje především jeho fyzické rozměry v imperiálních jednotkách (0,12 × 0,06 palce).

Zde jsou jeho hlavní technické vlastnosti:

📐 Rozměry a pouzdro

• Imperiální označení: 1206
• Metrické označení: 3216
• Délka: 3,2 mm (± 0,2 mm)
• Šířka: 1,6 mm (± 0,2 mm)
• Výška (tloušťka): cca 0,55 mm až 0,65 mm
• Výhoda: Vzhledem k větším rozměrům (oproti např. 0603 nebo 0402) je pouzdro 1206 stále velmi oblíbené pro snadné ruční pájení při prototypování.

⚡ Elektrické a teplotní parametry

Standardní hodnoty pro tlustovrstvé (thick film) rezistory 1206 se mohou mírně lišit podle konkrétního výrobce, typicky však platí:

• Jmenovitý výkon: 0,25 W (1/4 W)
• Maximální pracovní napětí: 200 V
• Maximální přetížení (špičkové napětí):  400 V
• Pracovní teplota: -55 °C až +155 °C (plný výkon standardně do +70 °C, poté dochází k výkonovému sražení / deratingu).
• Teplotní koeficient (TCR): obvykle ±100 ppm/K až ±200 ppm/K u běžných verzí.

🎯 Tolerance a hodnoty odporu

• Běžná tolerance: Nejčastěji ±5 % (řada E24).
• Rozsah hodnot: Od zlomků ohmů (pro měření proudu) až po desítky megaohmů.

📑 Značení na pouzdře

Na rozdíl od menších pouzder mají rezistory 1206 na sobě vytištěný kód: [1]

• 3místný kód (tolerance 5 %): První dvě číslice jsou hodnota, třetí je počet nul (např. 103 = 10 000 Ω = 10 kΩ).
• Písmeno R: Slouží jako desetinná čárka pro nízké hodnoty (např. 4R7 = 4,7 Ω).
